山东万世机械AFJ铠装缝施工方案

上海迪士尼物流仓库项目

1地坪伸缩缝的做法:

本项目采用山东万世的AFJ类型金属铠甲缝(依据英国工业地坪协会标准 TR34.4进行设计制作),及其配套附件,进行铠装缝的设置;其工厂的地坪厚度是200MM,采用万世AFJ6-180-3000的铠装缝;柱脚周围采用圆形钢模板,形成圆形缝,代替柱脚周围菱形切缝。

铠装伸缩缝的设置在柱子的轴线上,按照块状进行分仓,使用大型激光整平机的进行施工,设置的铠装缝

表面为超平地坪提供参考面;分仓块大小详见附图。地坪按照跳仓方式浇注。

2.分仓缝(铠装缝)做法:

根据TR34.4标准要求,分仓尺寸不大于33m x 33m;

●地坪分块纵横比要求:长宽比不大于1.3;正方形比较好;

●铠装缝要布置在垂直于定向通道,门槛等处

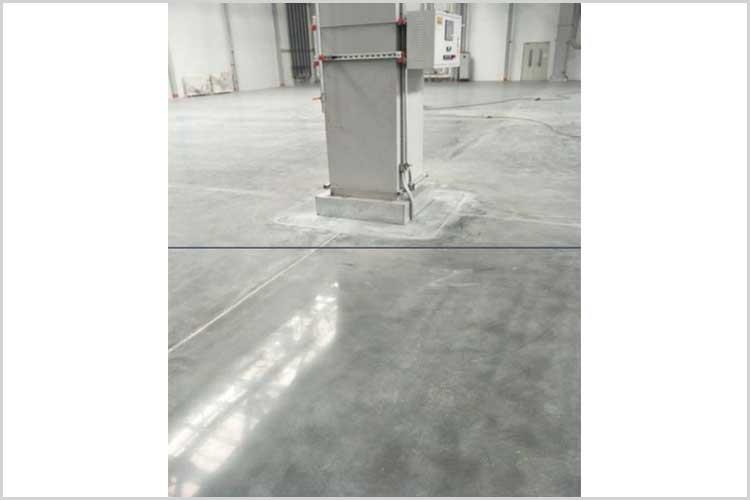

●柱子周围采用圆形缝,代替菱形切缝

● AFJ 伸缩缝高度至少要比地坪高度小10mm,以防地坪下方的垫层高低不平影响安装;

铠装缝尽量布置在柱子所在的轴线上,

 AFJ 伸缩缝在地坪浇筑28天后方可进行嵌胶;

3山东万世 AFJ 铠装缝介绍

●山东万世 AFJ 铠装缝是按照英国工业地坪协会的TR34.4标准进行设计制作的。

●同类产品中﹣ AFJ 产品能够能达到或超过竞争中同类产品的质量和规范

●高精密直线度…﹣有助于高质量地坪。现场有模板系统﹣安装便捷快速

安装支架可使安装简单,只需简单的柠螺栓动作,便于调整铠装缝的直线度和水平。

高精度冷拉扁钢,可持久保护伸缩缝两边的混凝士边缘,在整个建筑物设计寿命周期内,能

确保混凝士地坪伸缩缝完好,无故障.

使用断续板式传力板,具有同类产品中较好的荷载传递性能

特殊设计的传力套,拥有很小的阻力

-不影响连接缝的伸缩

地坪在平面的两个方向自由伸缩移动非常重要

包括附属连接件,产品范国适合大多数应用的要求

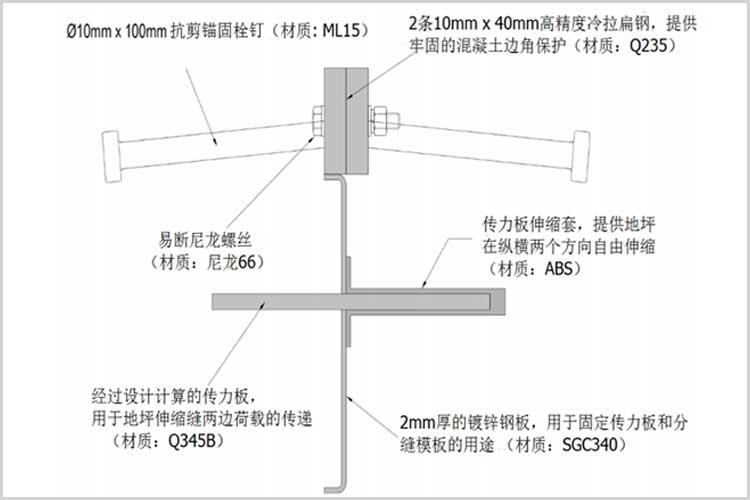

AF」 系统构成:该伸缩缝系统由两片棱角保护冷拉扁钢组成,扁钢通过易断尼龙螺栓固定在一起

每根扁钢的一边都按照一定问距焊接锚固栓钉,以确保与混凝土牢固连接。高精度令拉扁钢与混

凝士的结合,起到保护混凝士边不会破损;同时该系统装有矩形传力板与伸缩套;该系统安装后

地坪的各个分仓块可以沿着纵横两个方向自由伸缩,避免裂缝产生。


4.山东万世 AFJ 铠装缝安装步骤

安装的精度:

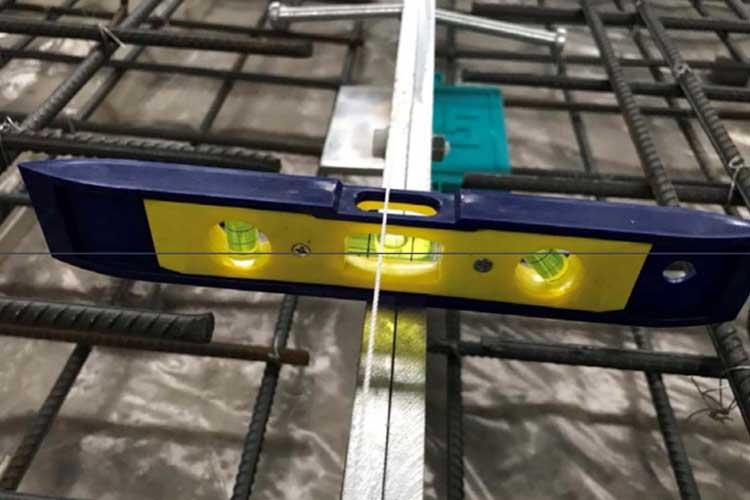

AFJ 伸缩缝安装时,必须要满足地坪设计的水平度和直线度要求,安装过程要使用水平尺检查,确保其竖

直方向精确铅锤;传力板要保持水平,以便在地坪自由伸缩时,在塑料鞘套里自由滑动,不产生阻力。此

外也要使用激光或者光学水平仪进行平水的控制和检查。

步骤1;

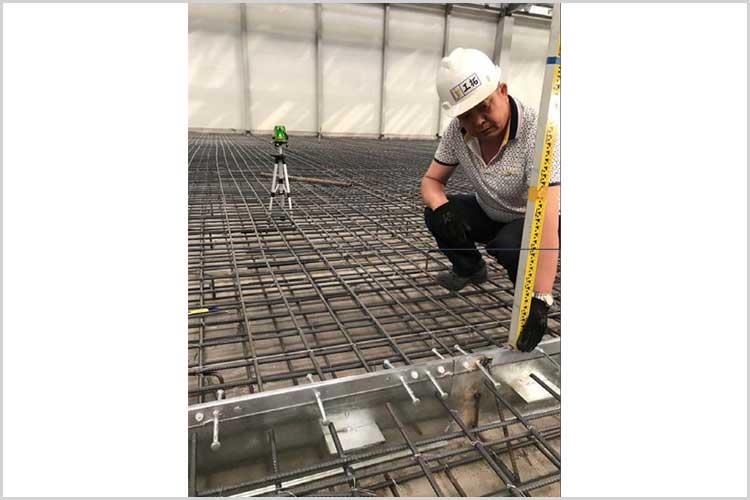

使用尼龙线对设计的伸缩缝位置进行定位;在安装支架的帮助下,使用光学水平仪对铠装直线度和平水进行调节,直到达到设计值。

步骤2

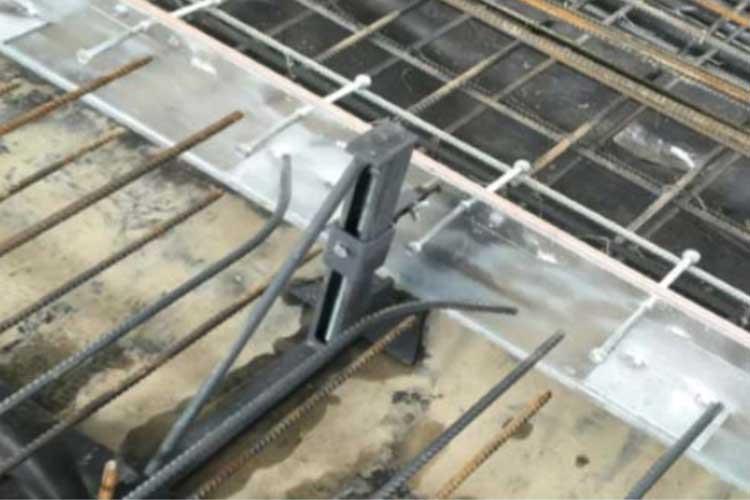

从柱子或者墙开始进行安装,铠装缝只能在一边进行固定;使用直径为 12 至 14mm 的短螺纹钢筋,打入铠装缝一边的地基,每个支撑位買打入两根固定用钢筋,然后用直径 12mm 至 14mm 的短钢筋把铠装缝与固定用钢筋进行焊接连接,如下图:


步骤3

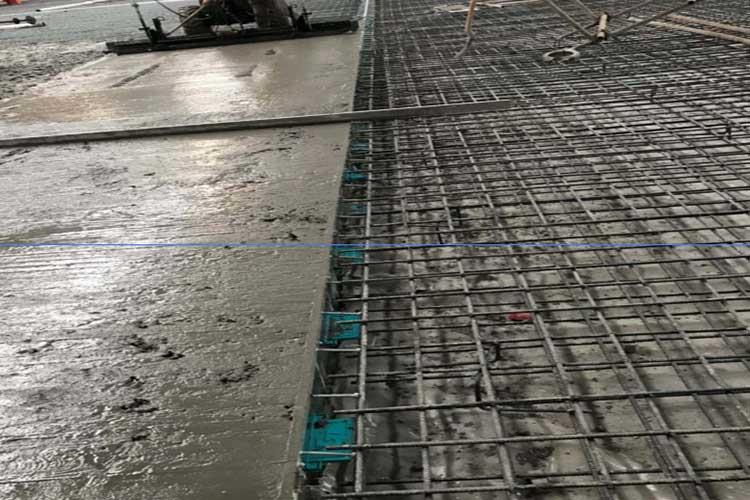

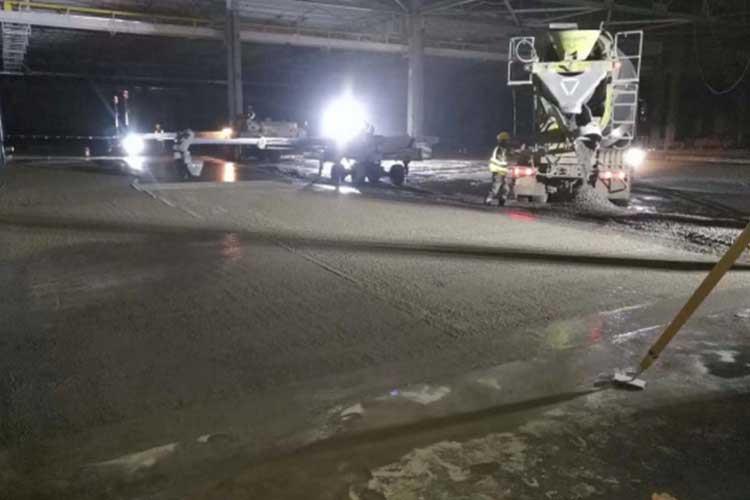

第一天浇筑没有支撑的那一边,如图示:



步骤4

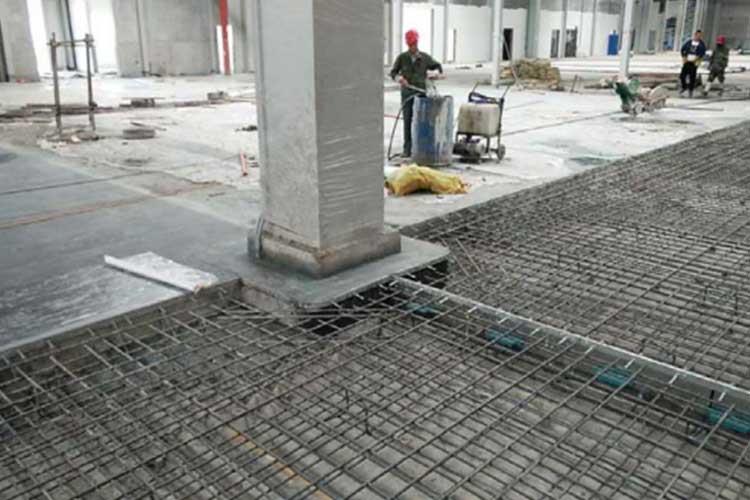

第二天移除支撑并把地基层以上的固定用钢筋切除(阻止地坪与地基,由于固定钢筋的存在而被锁死不能自由伸缩);并浇注铠装缝另一边混凝土,如下图:


步骤5,

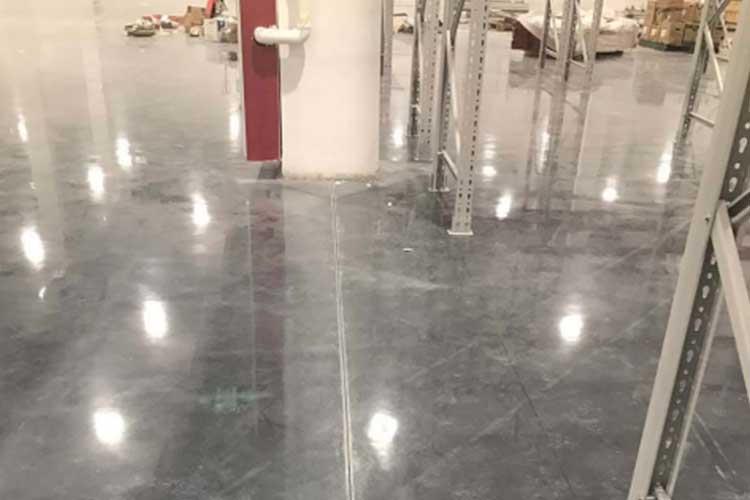

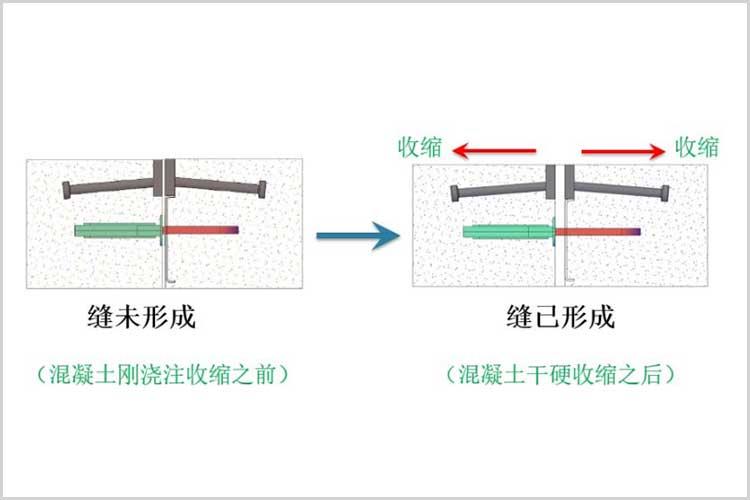

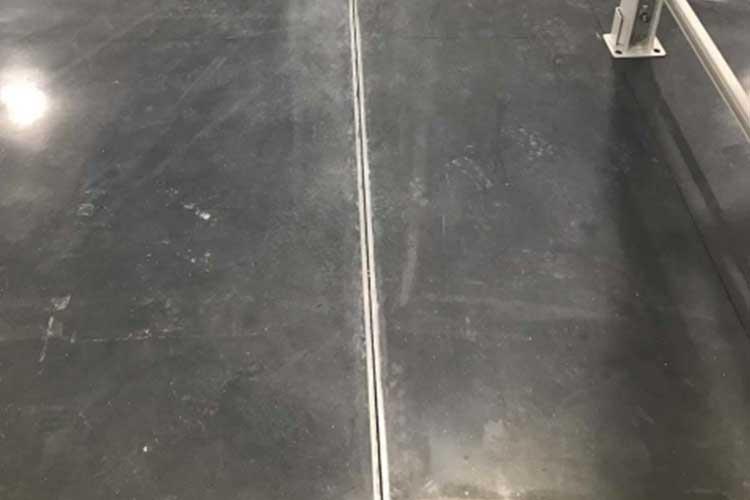

当混凝土干硬收缩时混凝土施工结束28天,铠装缝的两条扁钢就会被慢慢自然拉开,等缝宽稳定后,用吸尘器对缝进行清洁,然后嵌弹性胶,清理和保护施工现场,养护3天以上。如下图:

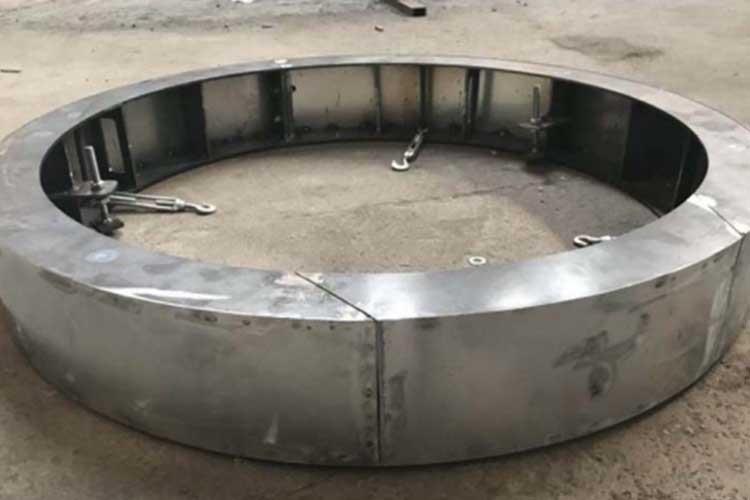

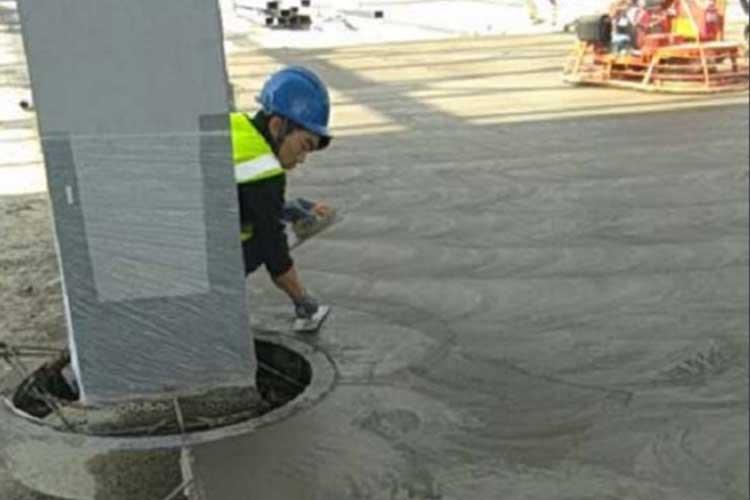

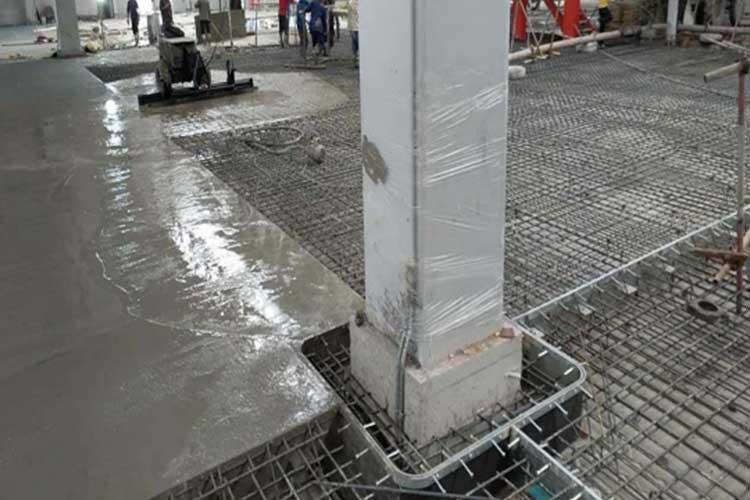

5.柱脚周围圆形缝

使用圆形钢模板形成圆形缝,消除柱子周围主地坪的阴角应力集中;代替菱形切缝。
